سلسلة Holo · سبوت غائر
White Holo Round Spot 07
QV 11201-007A compact round trim with a narrowed Ø 67 cut-out — for tight joist spacings and shallow voids.

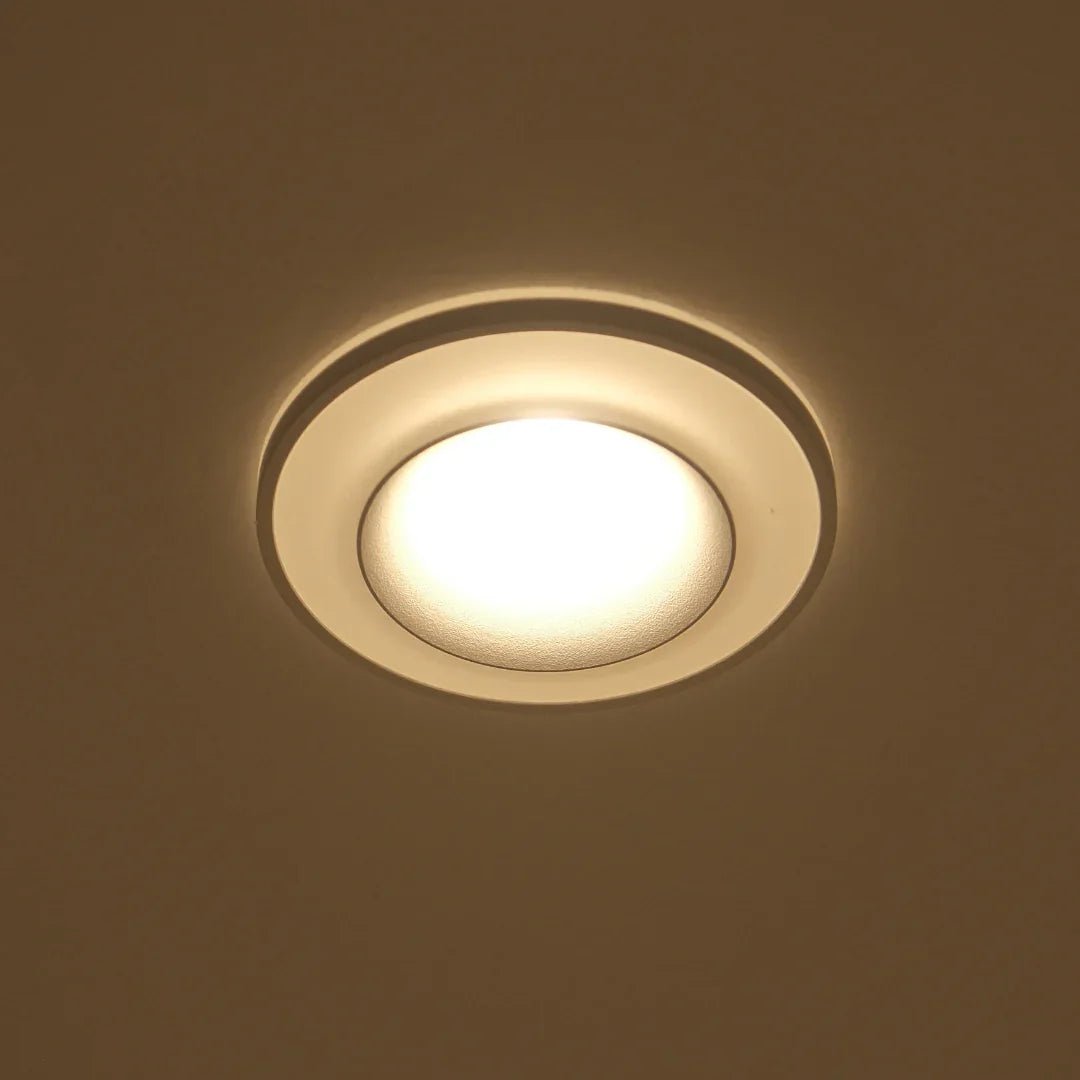

White Holo Round Spot 07 (QV 11201-007) وحدة إضاءة بتركيب غائر ومواصفات GU10 max 50W، مع حماية IP20. تُقدَّم بتشطيبات أبيض رملي، وتُدرج عادة في مخططات سكني, فندقي, مكاتب. الرسومات بالأبعاد أدناه؛ وتُوفَّر ملفات IES / LDT الفوتومترية وعينات التشطيب عند الطلب لأعمال المواصفات وحسابات الإضاءة.
| التوفر | متوفر — أنقرة |
| التدفق الضوئي، لومن | حسب المصباح |
| استهلاك الطاقة، واط | Lamp dependent · 220–240V |
| تجسيد الألوان (CRI) | حسب المصباح |
| تصنيف IP | IP20 |
| المقاس · فتحة التركيب | Ø 93 × H 33 · فتحة التركيب، مم Ø 67 |

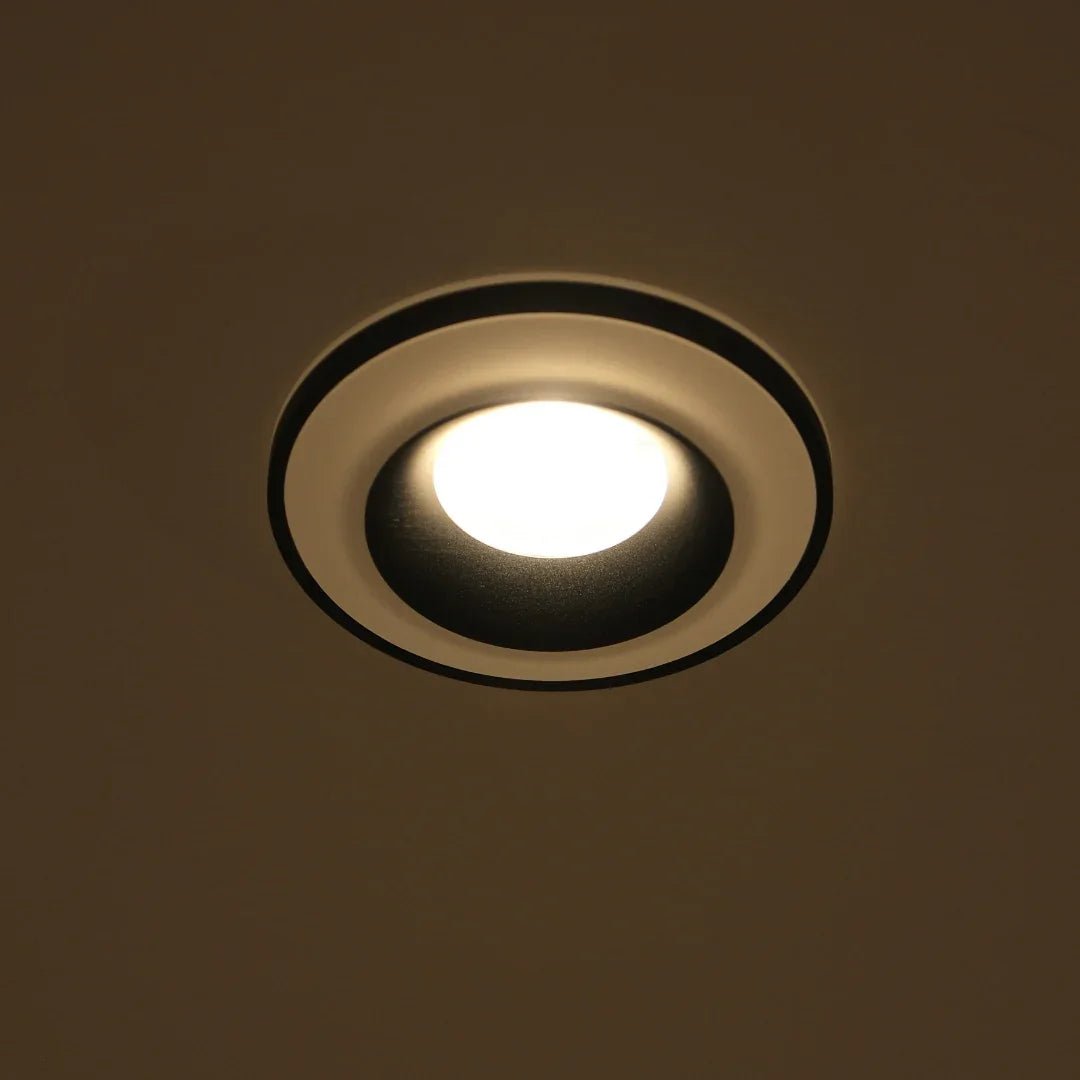

| التشطيبات | أبيض رملي · أسود رملي |
الاستخدامات
سكنيفندقيمكاتب
قم بتهيئة سلسلة Holo
الأبعاد والتركيب
| التركيب | غائر |
| فتحة التركيب، مم | Ø 67 |
| الأبعاد، مم | Ø 93 × H 33 |
| مادة الجسم | ألمنيوم |
| الضمان | 3 سنوات |
توزيع الضوء — cd/klm
C0 / C180 — lamp dependent
التنزيلات
ورقة البيانات (PDF)↓ تنزيلالفوتومترية (IES / LDT)اطلب الملف →2D / DWGاطلب الملف →نموذج ثلاثي الأبعاد (مبسّط) — STEP↓ تنزيلنموذج ثلاثي الأبعاد (مبسّط) — OBJ↓ تنزيلنموذج ثلاثي الأبعاد (مبسّط) — DXF↓ تنزيلورقة التركيب (PDF)↓ تنزيلدليل التركيباطلب الملف →
ورقة البيانات (PDF)↓ تنزيلالفوتومترية (IES / LDT)اطلب الملف →2D / DWGاطلب الملف →نموذج ثلاثي الأبعاد (مبسّط) — STEP↓ تنزيلنموذج ثلاثي الأبعاد (مبسّط) — OBJ↓ تنزيلنموذج ثلاثي الأبعاد (مبسّط) — DXF↓ تنزيلورقة التركيب (PDF)↓ تنزيلدليل التركيباطلب الملف →
النموذج ثلاثي الأبعاد المبسّط هو غلاف مُنشأ من الأبعاد المنشورة لأغراض التخطيط وفحص التعارض؛ لا يتضمن تفاصيل البصريات أو الدرايفر أو التثبيت. يُوفَّر ملف CAD الخاص بالمصنّع عند الطلب.
